BIGTREETECH Manta E3EZ, V1.0

Carte mère polyvalente 32 bits compatible Marlin et Klipper

46,19 € 65,99 € -30%

(Prix TTC dont 20% de TVA - Hors frais d'envoi)

Type: V1.0

Livraison jusqu'au mardi, 25. juin, si vous passez commande avant le mercredi à 00:00.

Encore 8 exemplaires en stock

Livraison gratuite vers France à partir de 54,90 €.
Plus d'informations sur l'envoi et la livraison

Caractéristiques et avantages

  • Nombreuses interfaces
  • Offre des possibilités d'upgrades
  • Compatible avec Klipper et Marlin

Art. N°: BIQU-1020000407, Contenu : 1 pièce, Code-barres EAN : n/a

Informations & données techniques :

  • Art. N°: BIQU-1020000407
  • Fabricant N° : 1020000407
  • Marque : BIGTREETECH
  • Contenu : 1 pièce
  • Types de produit : Mainboards
Description

Caractéristiques principales :

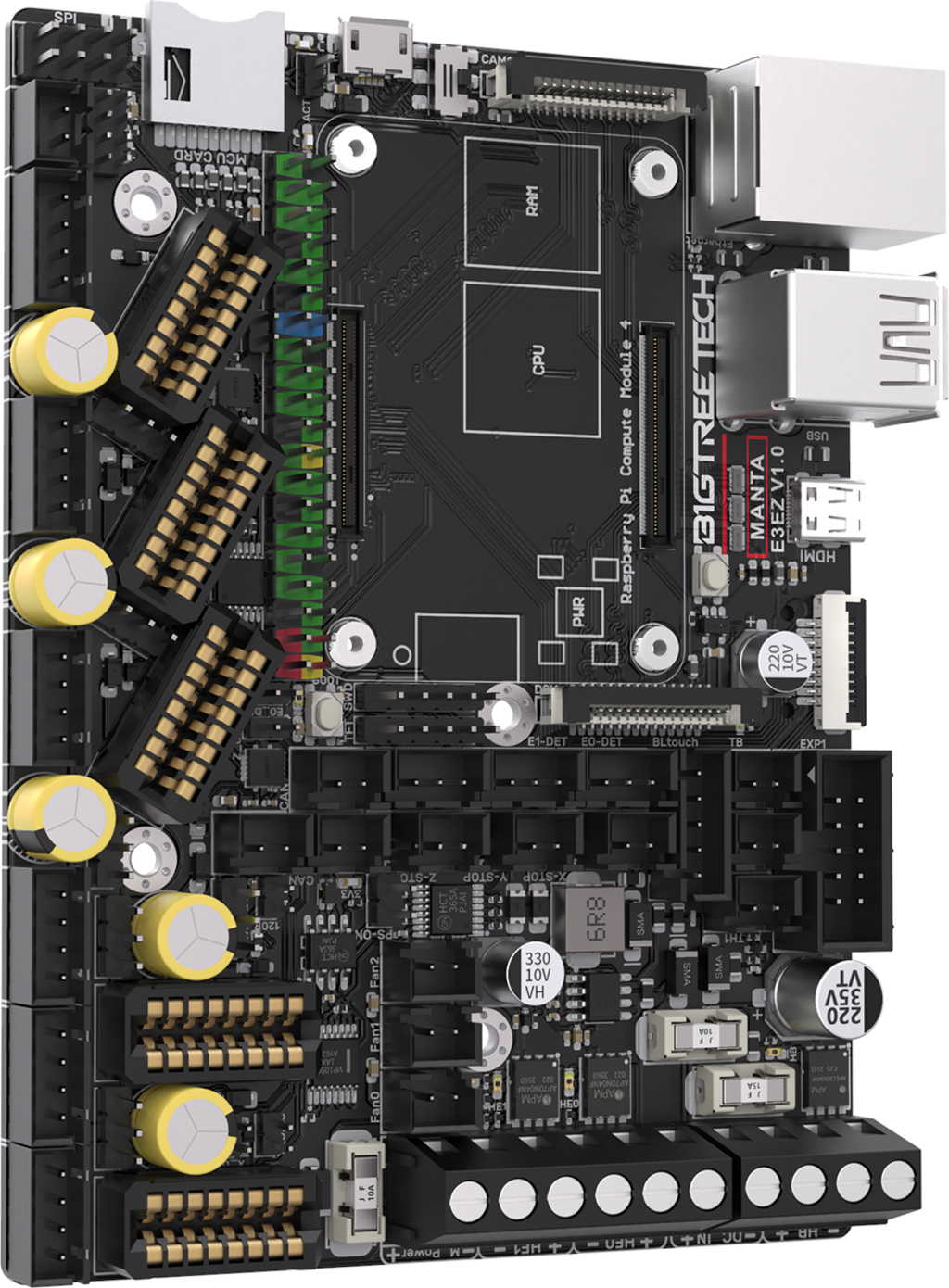

  • Cette carte mère de la série Manta permet d'installer le Raspberry Pi directement sur la carte grâce aux connecteurs B2B

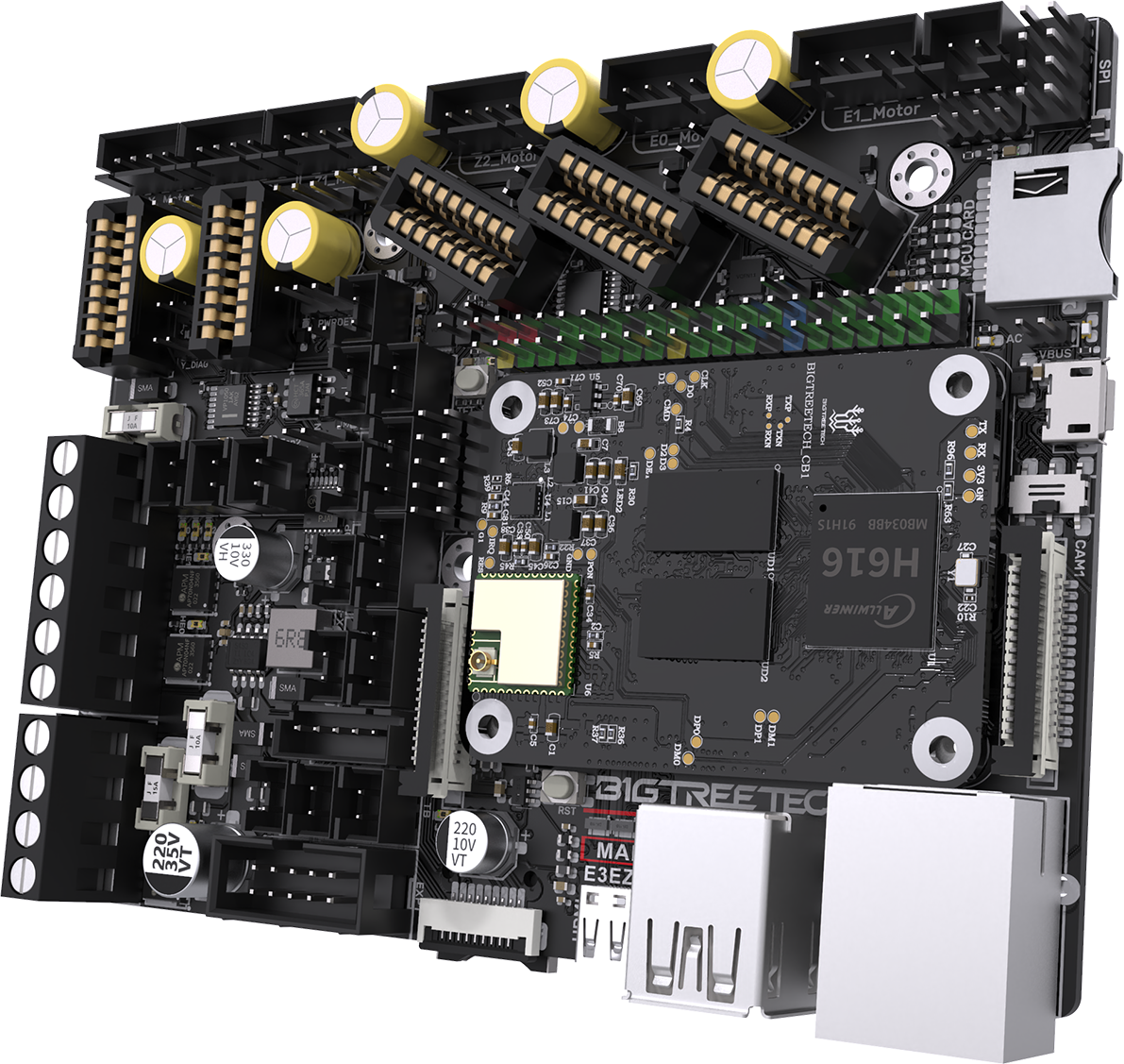

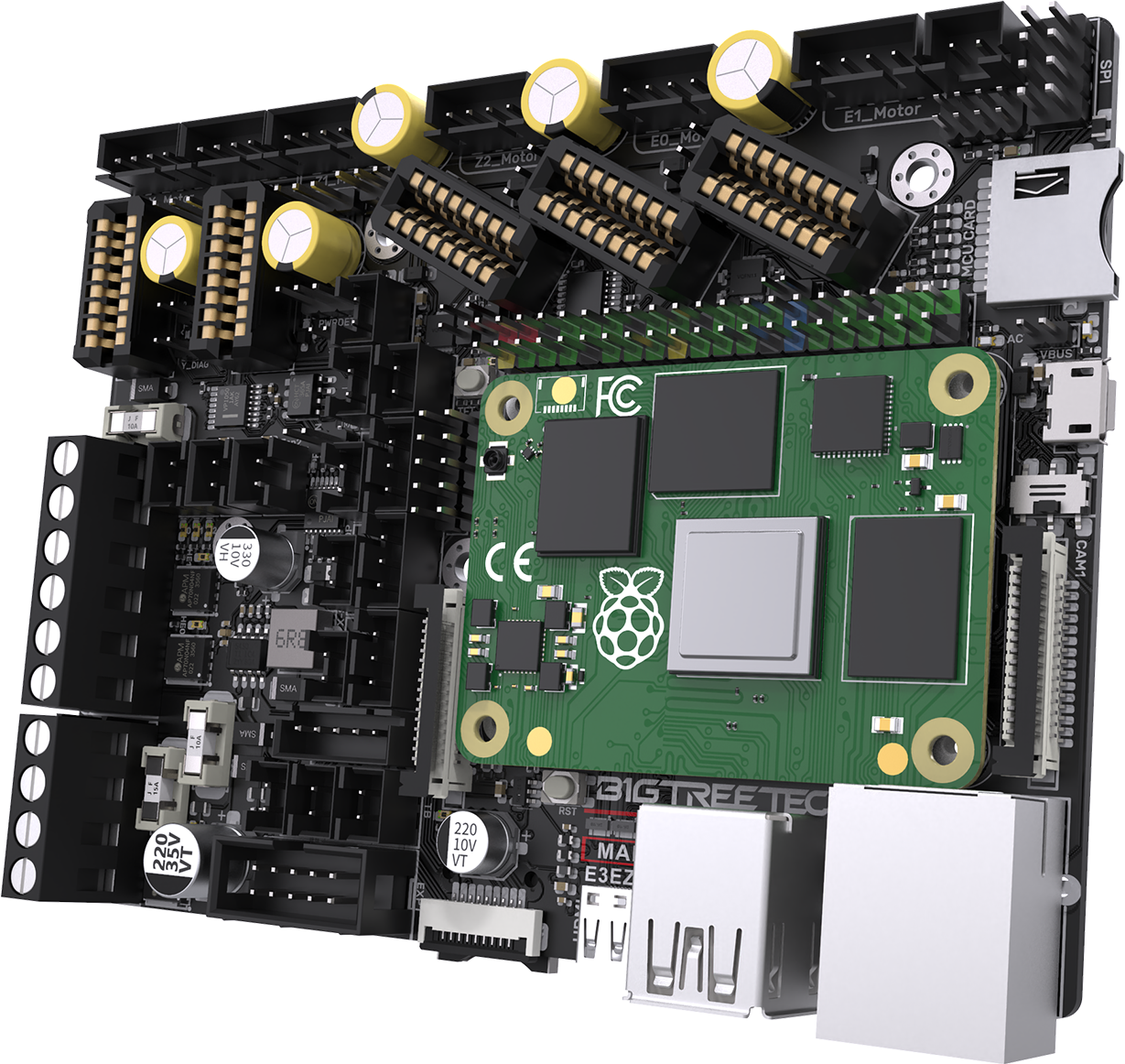

  • Fonctionne avec CB1 ou CM4
  • ARM Cortex-M0+ 32 bit 64 MHz STM32G0B1RE pour Klipper et Marlin
  • Emplacements pilotes EZ sans cavaliers ni broches
  • Remplacement direct pour Ender 3 et Ender 5 grâce aux mêmes trous de fixation
  • TPS5450-5A pour l'installation d'un Raspberry Pi externe

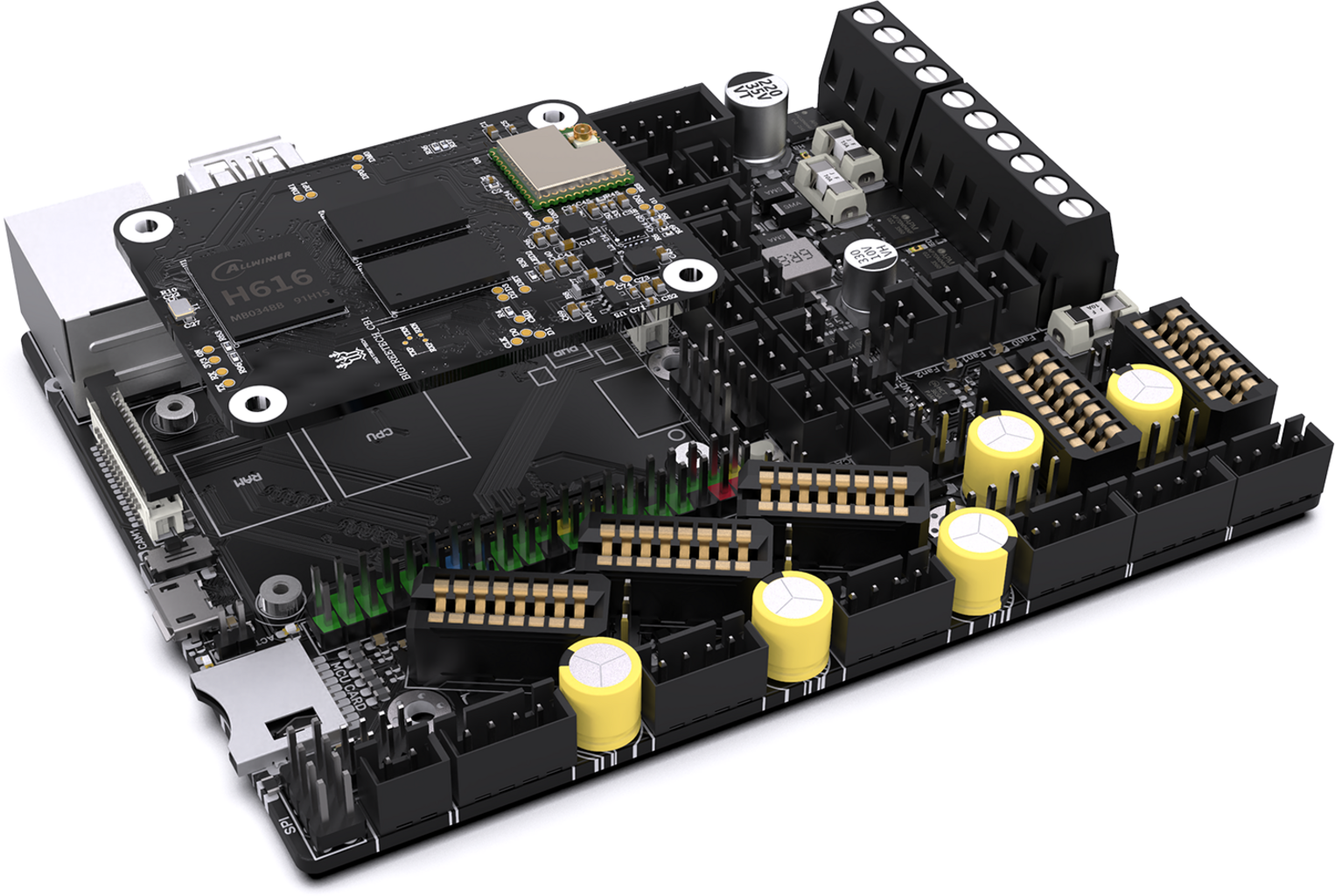

Une carte mère de la gamme MANTA

La carte mère Manta E3EZ présente une conception innovante, avec les avantages habituels de la gamme Manta. Elle contient le même connecteur que le Raspberry Pi, ce qui permet d'installer rapidement toutes les versions de CB1 ou CM4 directement sur la carte pour faire fonctionner Klipper ou OctoPrint. Grâce à la puce ARM Cortex-M0+ 32-bit 64 MHz, Marlin peut même fonctionner sans CB1 ou CM4 ! La carte dispose de 40 broches GPIO, ce qui ouvre une palette incroyablement large de possibilités de personnalisation.

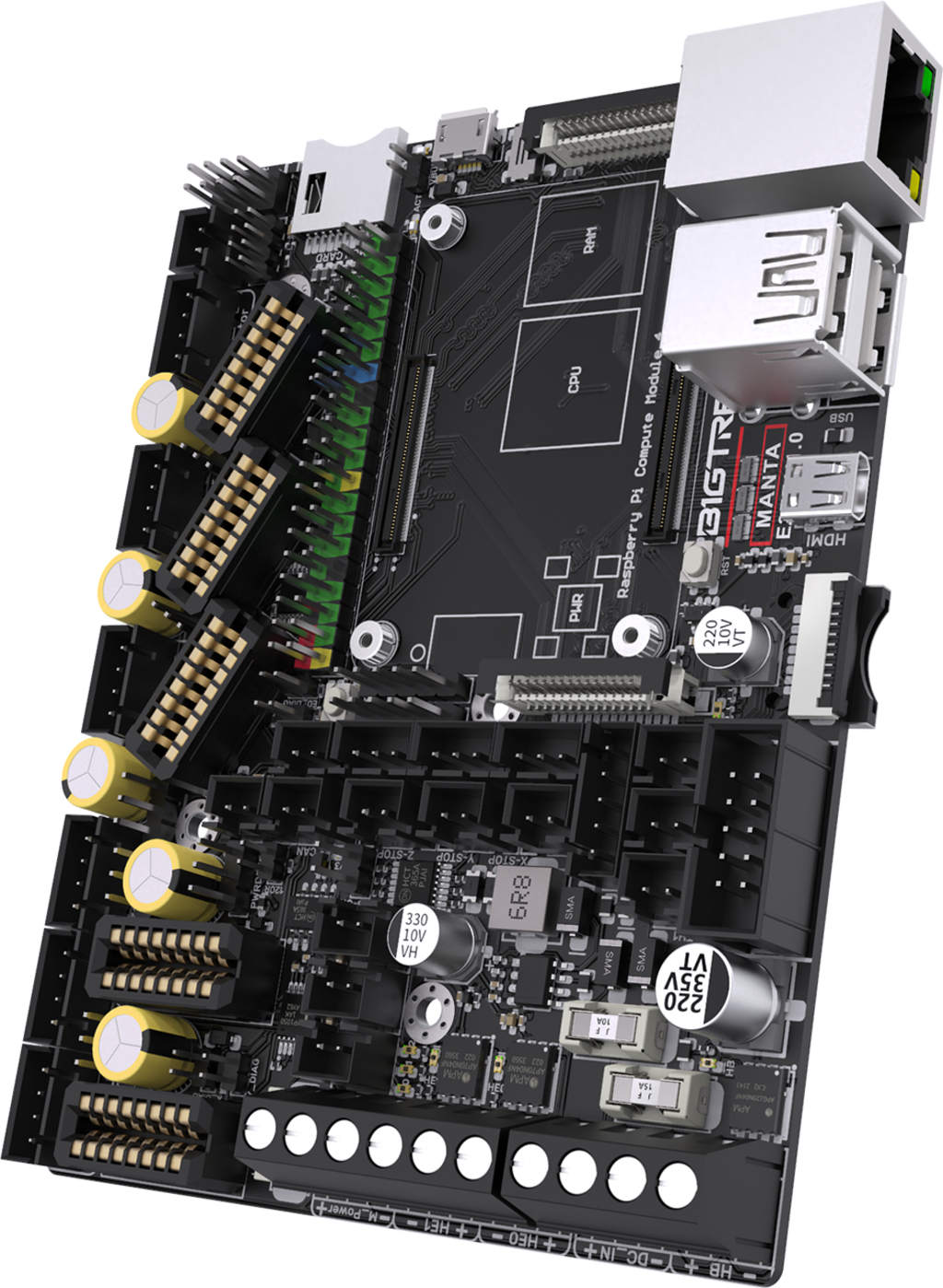

En remplacement direct pour Ender 3 et Ender 5

Les trous de montage correspondent parfaitement à ceux des cartes mères de l'Ender 3 et de l'Ender. Cette carte peut donc être installée directement. Elle est également compatible avec les imprimantes Ender 3 Pro, Ender 5 Pro, CR-10 ainsi qu'avec d'autres imprimantes 3D.

5 emplacements de pilotes EZ

Les slots de pilotes EZ (EZ drivers) se distinguent clairement, protégés par une puce électronique et sans broche : plus d'insertion à l'envers ! Vous avez le choix entre SPI et UART, sans cavaliers.

Microcontrôleur ARM Cortex-M0+ STM32G0B1RE performant

La carte mère est équipée d'un puissant MCU ARM Cortex-M0+ STM32G0B1RE 32 bits 64 MHz. Le microcontrôleur est compatible avec Marlin que Klipper, et Marlin peut même fonctionner sans CB1 ou CM4 !

Écrans tactiles en couleur

La carte mère intègre des interfaces SPI et HDMI, pour plusieurs options d'affichage.

La sécurité au plus haut niveau

La Manta E3EZ dispose de nombreuses fonctions de sécurité :

►TPS5450-5A : jusqu'à 5A de sortie pour l'alimentation d'un Raspberry Pi externe.

►Caps et composants de pilote de haute qualité pour une meilleure protection : les condensateurs supportent jusqu'à 56 V, et tous les pilotes sont isolés du MCU par des puces d'isolation spéciales.

►Fusible remplaçable : le fusible se remplace facilement en cas de court-circuit.

►MOSFETs à haut rendement pour réduire la chaleur et augmenter les performances de la carte mère.

►Plateau chauffant (HB) et cartouche chauffante (HE0, HE1) avec des alimentations électriques performantes. Les FETS, les connecteurs de chauffage et le connecteur PSU sont proches les uns des autres afin de réduire l'impédance interne, ou pour chauffer les éléments chauffants et non la carte mère.

Nombreuses possibilités d'upgrades

►Un pilote supplémentaire : grâce à ce pilote supplémentaire, la carte mère dispose maintenant de 4 emplacements de pilote, ce qui permet de passer sans problème à un double axe Z, d'installer une seconde extrudeuse ou d'installer un EZ-MAX31865 pour T100/100.

►Ports pour les extensions : reprise de l'impression après coupure, capteur de fin de filament, BLTouch, arrêt automatique, RGB, etc. Il est également possible de connecter un accéléromètre ADXL345 via le port SPI. L'interface CAN-Bus simplifie le câblage vers le hotend.

►Ports pour ventilateurs : 3 x PWM, 2 x Always On. Suffisamment de ports pour contrôler le ventilateur du boîtier, le ventilateur du hotend et le ventilateur de couche. Si vous les désactivez lorsque l'imprimante est inactive, vous pouvez activer le mode veille silencieux et économiser de l'énergie !

Expérience utilisateur optimisée

  • Mise à jour du firmware via une ligne de commande ou via SD
  • Port RD45 en cas de faible signal Wi-Fi
  • Impression via USB + possibilité de connecter une webcam pour suivre l'impression en direct via la double interface USB 2.0

Retouvez plus d'informations, de guides et de firmwares sur Github !


Contenu :

  • 1 x BIGTREETECH MANTA E3EZ
  • 1 x jeu de bornes à sertir
  • 1 x jouet canard BTT
  • 1 x carte de remerciement
Informations additionnelles

Spécifications du produit:

Taille du produit 120 x 90,80 mm
Processeur ARM Cortex-M0+ STM32G0B1RE 64 MHz
Tension d'entrée DC12V ou DC24V
Tension logique DC3.3V
Firmware Klipper
Interfaces de ventilateur 3 x PWM, 2 x Always On
Interfaces d'extension BLTouch, PS-ON, PWR-DET, Fil-DET, RGB, CAN FD, SPI
Pilotes moteur EZ5160, EZ2209, EZ2208, EZ2225, EZ2226, EZ2130, EZ6609, ...
Modes de travail des pilotes SPI, UART
Interfaces du pilote moteur X, Y, Z (double axe Z), E0, E1 - 5 interfaces au total
Configuration de l'imprimante 3D Cartesian, Delta, Kossel, Ultimaker, CoreXY
Logiciels recommandés Cura, Simplify3D, Pronterface, Repetier-host, Makerware
Interfaces PC Micro-USB
