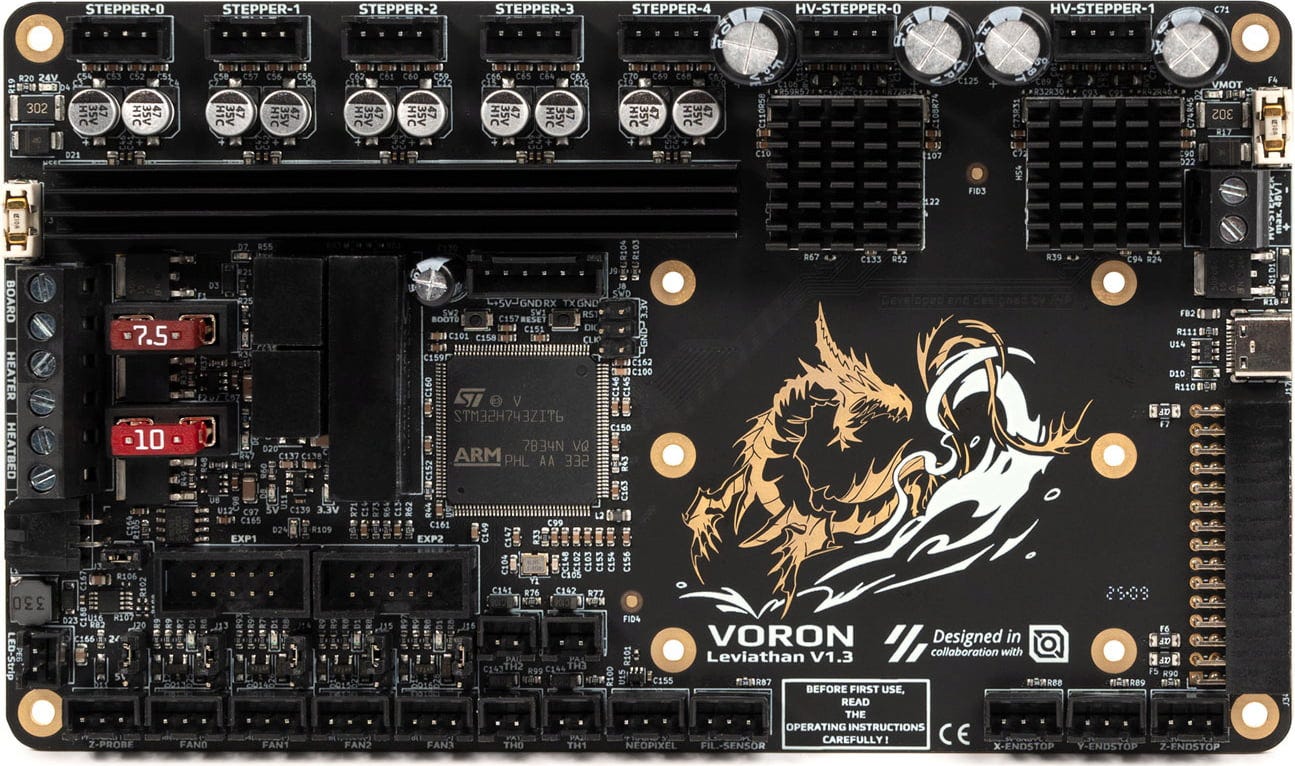

LDO Motors Leviathan Control Board V1.3

La Leviathan Control Board V1.3 de LDO Motors est une carte contrôleur pour imprimante 3D hautement avancée, spécialement conçue pour les imprimantes Voron CoreXY. Développée par JNP, membre de longue date de la communauté Voron, cette carte associe performances maximales, intégration compacte et qualité matérielle haut de gamme.

Conçue pour les passionnés de DIY et les configurations haute performance, la Leviathan séduit par :

• Des pilotes pas à pas TMC5160 intégrés pour un contrôle particulièrement précis et silencieux : idéal pour les mouvements exigeants des imprimantes CoreXY.
• Une prise en charge du 48 V pour les moteurs A/B afin de permettre des mouvements puissants et rapides sans compromettre la précision.
• Un support Raspberry Pi intégré directement sur la carte : gain de place dans le boîtier de l’imprimante et simplification de l’ensemble de l’installation.
• Une solution compacte tout-en-un avec un câblage réduit et une alimentation optimisée : parfaite pour des configurations modernes et soignées.

Nouveautés de la version 1.3 :

► Microcontrôleur plus puissant : le STM32F446 est remplacé par le STM32H743ZIT6. Résultat : davantage de puissance de calcul et une prise en charge potentielle de RepRap Firmware, avec un brochage identique (100 % compatible).

► Protection renforcée des ports ventilateurs : des diodes Schottky supplémentaires sur les ports ventilateurs protègent contre le back-EMF et améliorent la fiabilité en fonctionnement.

GITHUB

Caractéristiques techniques :
